KRIWAN风速风向仪在联合动力UP82的技改方案

风速风向仪作为风机运行控制的关键传感器，在恶劣天气环境下
产品适应性及稳定性直接关系到风机的正常运行发电。因前期选型有
误或产品本身性能不达标等情况，都会造成风机发电量损失、后期维
护成本增加。根据实际情况对现有风速风向仪做技改升级已经成为风
场运行的常规需求。以下为 KRIWAN 产品技改案例供参考：

范围
本方案适用于联合动力1.5MW UP82风力发电机组
产品概述
﹡牢固的工业设计，全金属，抗风能力强，承载能力高的情况下启动扭矩较低；
﹡医用级轴承，寿命更长；
﹡低风速下的可靠测量，增加了风力发电的额外收益。高风速下的可靠测量，保证了风力
  发电机组的安全；
﹡高分辨率使风力发电机组得到可靠校正，增强效能；
﹡集成式过压保护，抗强电磁干扰（感应雷）；
﹡通过电子调控的加热装置使性能得到优化，自动控制加热；
﹡EMC电磁兼容性以及机械性能的技术数据，均是严格按照欧盟DIN EN进行测试后的结果，
  此高规格的测试标准确保了产品在实际应用中的安全可靠性；
﹡ UL/CSA认证。

风向标技术数据

测量原理	无接触式、磁性扫描系统
测量范围	0...360°
精度	±2.5°
分辨率	级别为144
启动风速	<0.4m/s
适用的环境温度	-40...+70℃
适用的相对湿度	0...100%
抗风强度	80m/s时（最长30min）
加热装置供电电源	AC（交流电）/DC（直流电）
	24...30V±20%
防护等级	IP66
-中心孔安装	M27
耐腐蚀性	抗海水腐蚀的合金
供电电源	DC（直流电）24V  -25%...+50%
	防电源极性接反
信号输出	DC（直流电）0...10V
连接方式	5插孔插头（M12)
	或者4x0.75m㎡的电缆

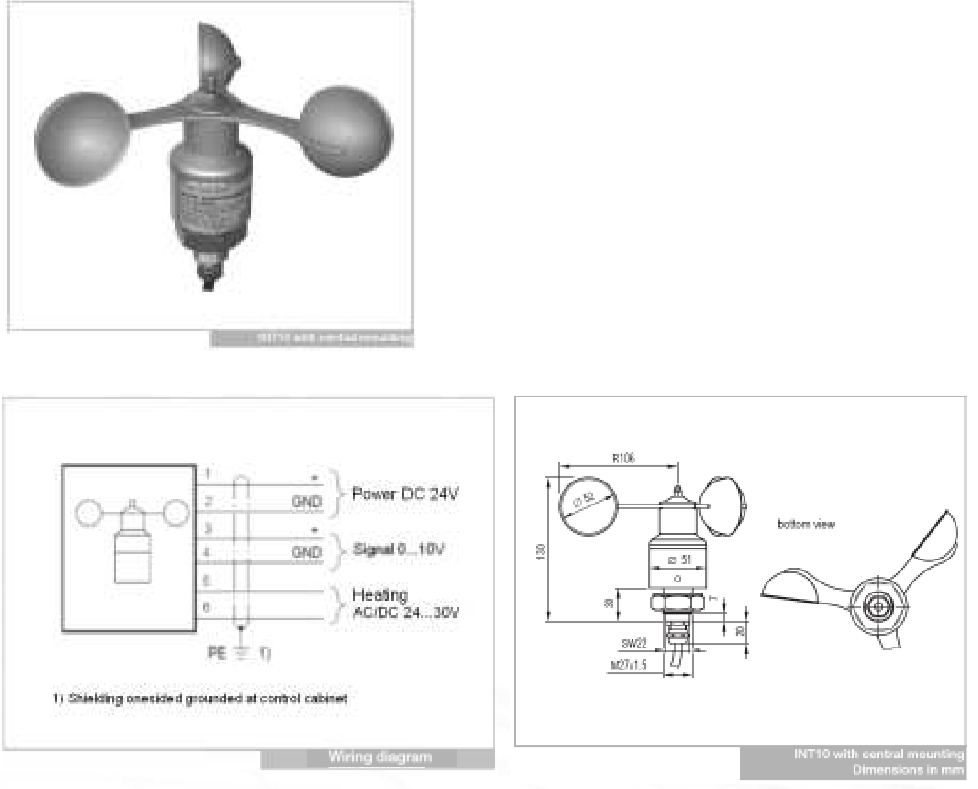

风速仪技术数据

测量原理	无接触式、磁性扫描系统
测量范围	0...75m/s
精度	±0.5m/s （V≤50M/S）
	±3% FS （V>50M/S）
分辨率	<0.1m/s
启动风速	<0.4m/s
适用的环境温度	-40...+70℃
适用的相对湿度	0...100%
抗风强度	80m/s时（最长30min）
加热装置供电电源	AC（交流电）/DC（直流电）
	24...30V±20%
防护等级	IP66
-中心孔安装	M27
耐腐蚀性	抗海水腐蚀的合金
供电电源	DC（直流电）24V  -25%...+50%
	防电源极性接反
信号输出	DC（直流电）0...10V


由于KRIWAN产品INT10和INT30M已经在联合动力整机厂广泛应用，所以技改不需改动任何地方，只是kriwan产品自带配套线缆，在技改的过程中需要重新布线。

   安装步骤：
 1：将原有产品拆下（线缆、机舱控制柜接线端子）;
 2：将KRIWAN产品M27安装螺母取下，将线缆头穿过安装支架中心孔，再将取下的M27螺母装上固定;
 3：将线缆缠绕安装支架固定并将线缆穿入机舱内部;
 4：将线缆引入机舱控制柜接线。

该方案已经在吉林龙源长岭双龙风电场应用测试一年，运行良好，得到业主的认可。
